Sabias que la tierra física es parte muy importante de las instalaciones eléctricas, Garantiza la seguridad de los equipos y de quienes la utilizan para todo su hogar.

La tierra física es un soporte de SEGURIDAD para todos aquellos dispositivos o redes eléctricas que se encuentren; ya sea en una casa o un lugar de trabajo. es un sistema cuya función principal es llevar a la tierra descargas y sobre descargas eléctricas o interferencias que puedan generarse en la instalación eléctrica, y de esta manera, se evita dañar los equipos instalados en el lugar.

Función de la conexión a tierra

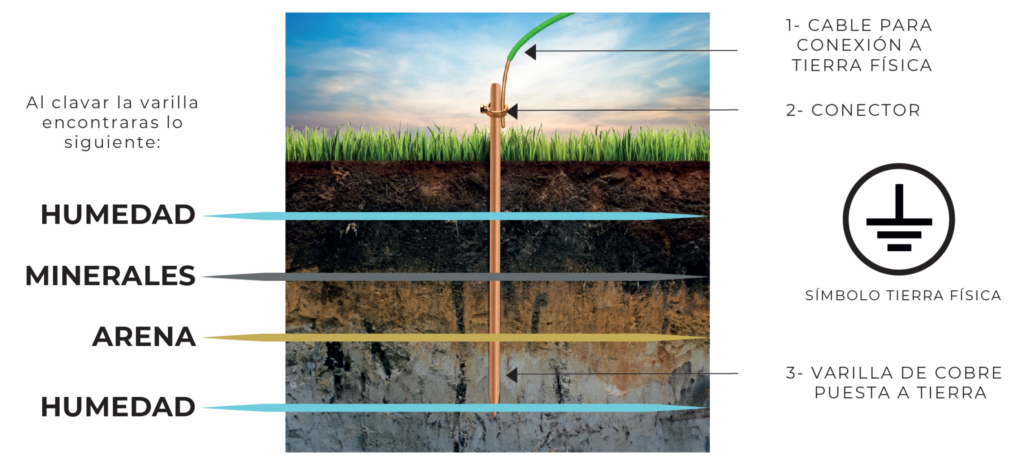

Una conexión a tierra cumple la función de drenar la acumulación de cargas no deseadas. Ésta consiste en una varilla de cobre clavada en el suelo a la que se le conecta un conductor, que forma parte de la instalación eléctrica.

La varilla debe medir 1.5 metros y si hay varias varillas instaladas, la distancia debe ser entre cada tierra física mínimo de 5 metros entre cada una.

Para la instalación del cable de tierra física de los equipos de aire acondicionado, se debe utilizar el mismo calibre que se utilizó para la alimentación eléctrica

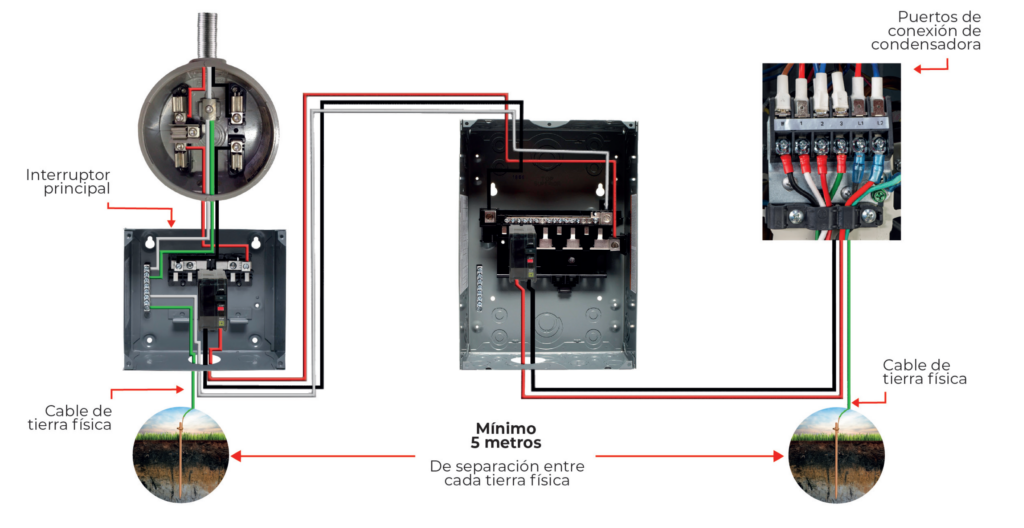

A continuación, te mostraremos un ejemplo de la instalación eléctrica física existente de un inmueble

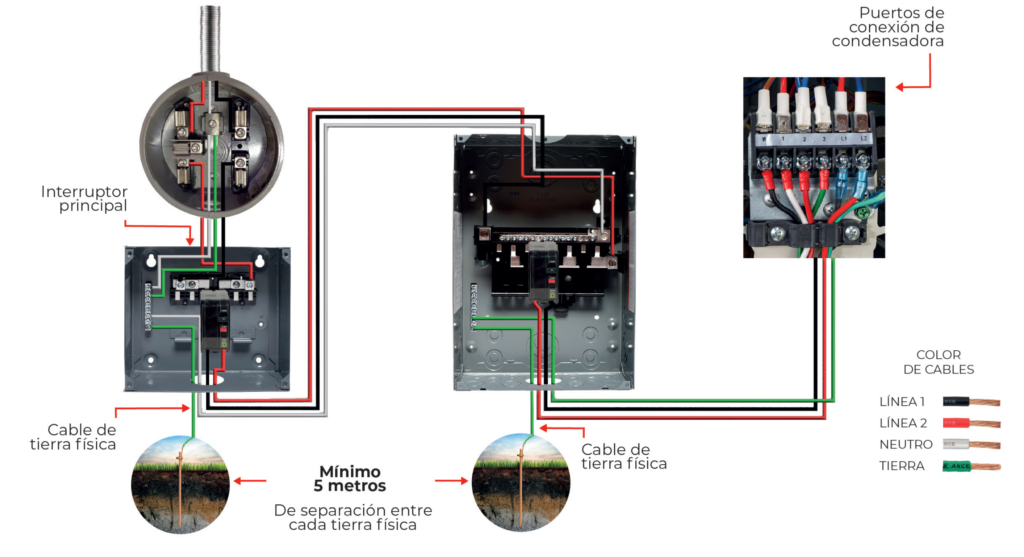

Este es otro ejemplo de una instalación eléctrica con tierra física independiente

---

El voltaje de suministro al equipo

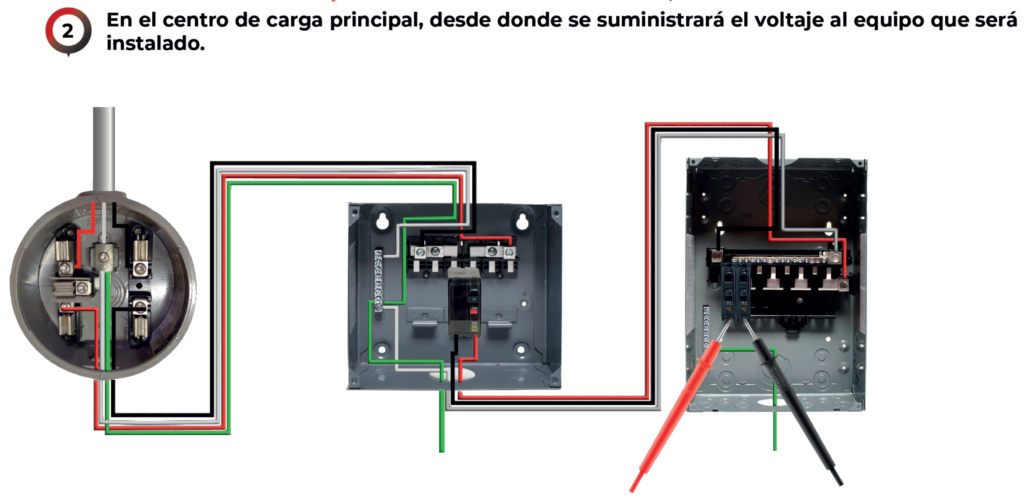

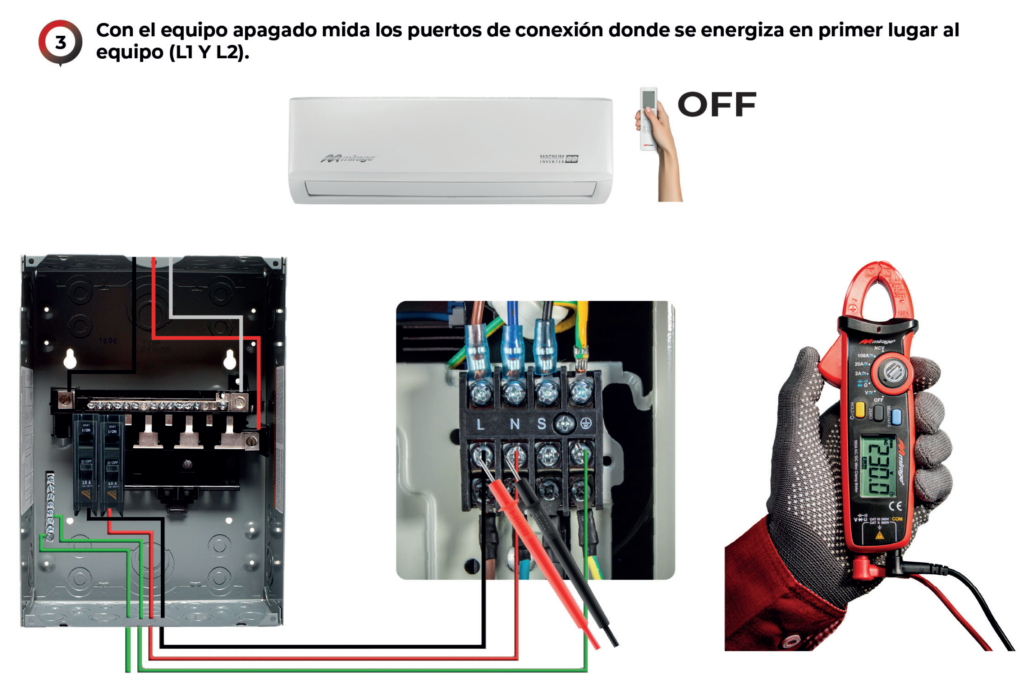

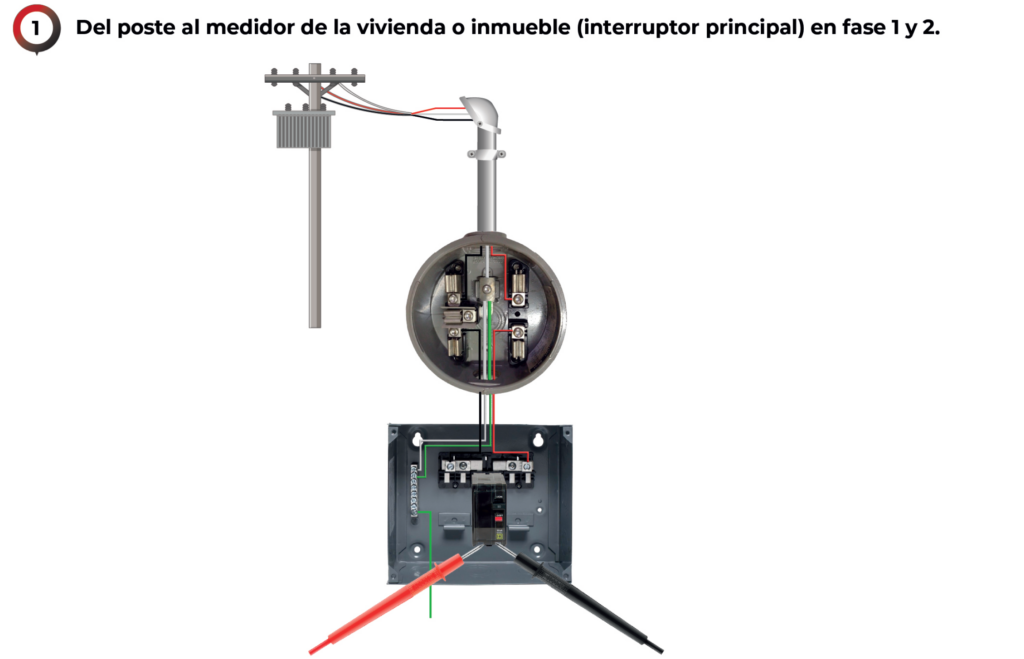

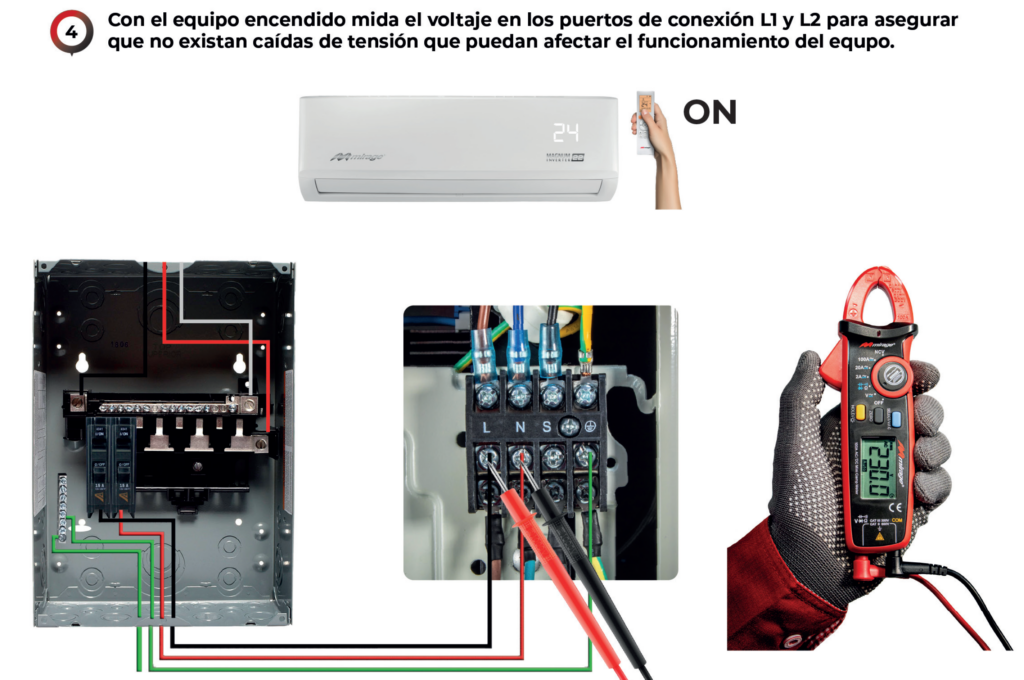

Medir el voltaje del suministro al equipo es de suma importancia, las cuatro mediciones que debemos hacer cuando se tiene conexiones a 110 volts y 220 volts son las siguientes:
